Артикул: TD32-33G/2SWHCJ
В наличии
CNP TD32-33G/2SWHCJ насос циркуляционный с сухим ротором (ЦНП)
Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о насосе циркуляционном CNP TD32-33G/2SWHCJ с сухим ротором
Циркуляционный насос TD32-33G/2SWHCJ предназначен для систем отопления, где требуется надёжная перекачка теплоносителя по трубопроводным и инженерным контурам. Модель серии TD32 с вертикальным исполнением in-line работает с чистыми, маловязкими, неагрессивными и взрывобезопасными жидкостями без твёрдых или длинноволокнистых включений. Центробежная одноступенчатая конструкция с сухим ротором обеспечивает стабильные параметры в системах циркуляции, перекачки и нагнетания.
Корпус и рабочее колесо изготовлены из чугуна, фланцевое присоединение Ду 32, Ру 12. Электродвигатель работает от трёхфазной сети 3x380 В, мощность 3 кВт, частота вращения 2900 об/мин. Номинальный расход 12,5 м³/ч, номинальный напор 33 м; максимально развивает 16 м³/ч и 35,8 м. Перекачивает среду с температурой от -15 до +110 °C при окружающей среде до +40 °C и pH 4 - 9. Класс защиты IP55, класс изоляции F, энергоэффективность IE2. Масса 52 кг.
Применяется в котельных, центральных тепловых пунктах, насосных станциях отопления, контурах технологического охлаждения, системах вентиляции и кондиционирования, горячем и холодном водоснабжении. Допускается установка в системах повышения давления и пожаротушения при соблюдении рабочих параметров. Вертикальная компоновка in-line с соосными патрубками облегчает встраивание в трубопровод и техническое обслуживание.

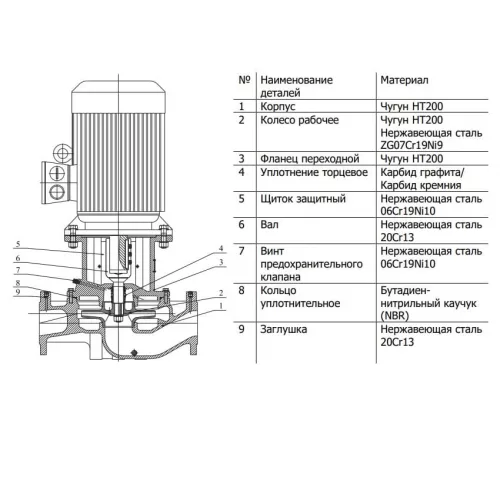

Конструкция включает вал из нержавеющей стали, уплотнение карбид графита - карбид кремния, закрытое рабочее колесо и односкоростной режим. Частотный преобразователь доступен по запросу.
Ключевые особенности TD32-33G/2SWHCJ
- Тип: Циркуляционный насос с сухим ротором, исполнение in-line.
- Назначение: Отопление, циркуляция, перекачка и нагнетание.
- Материал корпуса: Чугун.
- Материал рабочего колеса: Чугун.
- Питание: 3x380 В.
- Мощность: 3 кВт.
- Производительность: 12,5 м³/ч номинально, до 16 м³/ч максимально.
- Напор: 33 м номинально, до 35,8 м максимально.
- Температура среды: От -15 до +110 °C.
- Давление: Ру 12, максимальное рабочее давление 12 бар.
- Защита: IP55.
- Масса: 52 кг.
- Частота вращения: 2900 об/мин.
Применение
Насос используют в системах отопления зданий, котельных и центральных тепловых пунктах для циркуляции теплоносителя по трубопроводным контурам. Подходит для подкачивающих насосных станций и контуров технологического охлаждения с градирнями и теплообменниками.
Благодаря вертикальному исполнению in-line удобен для встраивания в магистральные линии. Применяется в системах горячего и холодного водоснабжения, вентиляции и кондиционирования, включая схемы чиллер - фанкойл. Возможно использование в системах повышения давления и пожаротушения при соблюдении параметров перекачиваемой среды.
Рассчитан на чистые среды без твёрдых и длинноволокнистых включений. При перекачивании жидкостей с иной вязкостью или плотностью рабочие характеристики могут изменяться; режим подбирают с учётом параметров системы и среды.
Технические характеристики TD32-33G/2SWHCJ
Гарантия и срок службы
- Гарантия производителя
- 24, Мес
Идентификаторы
- Артикул
- 930060004
- Артикул производителя
- TD32-33G/2SWHCJ
- Производитель
- CNP
Материалы и состав
- Материал вала
- Нержавеющая сталь
- Материал корпуса
- Чугун
- Материал корпуса насоса
- Чугун
- Материал рабочего колеса
- Чугун
- Уплотнение
- Карбид графита - карбид кремния

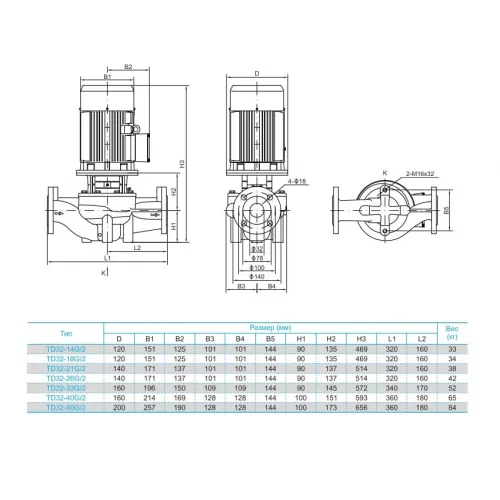

Монтаж и установка
- Ду
- 32
- Монтажная длина
- 340 мм
- Присоединительные патрубки
- DN32 фланец
- Ру, кгс/см2
- 12
- Тип присоединения
- Фланцевое
- Трубное присоединение
- DN32 фланец (1 1/4")
Назначение и классификация
- Вид
- С сухим ротором
- Исполнение
- Одинарный
- Модель
- Насос циркуляционный с сухим ротором CNP TD32
- Назначение
- Отопление
- Серия
- TD32
- Тип
- Ин-лайн
- Тип насоса
- Центробережный одноступенчатый
Питание
- Двигатель
- Трёхфазный
- Мощность двигателя P2
- 3000, Вт
- Мощность электродвигателя, кВт
- 3
- Напряжение питания
- 380±10%, В
- Напряжение, В
- 380
Размеры и физические параметры
- Вес
- 52 кг
- Масса, кг
- 52
Сертификация и стандарты
- Класс защиты
- IP55
- Класс изоляции
- F
- Класс энергоэффективности
- IE2
- Страна бренда
- Китай
- Страна производитель
- Китай
- Страна производства
- КНР
Условия эксплуатации
- Максимальная температура рабочей среды, °C
- 110
- Максимальное рабочее давление
- 12 атм
- Температура жидкости
- -15...+110 °C
- Температура окружающей среды
- +1...+40 °C
- Уровень pH
- 4...9
Функции и технологии
- Количество скоростей
- 1
- Количество ступеней
- 1
- Макс. частота вращения двигателя
- 2900 об/мин

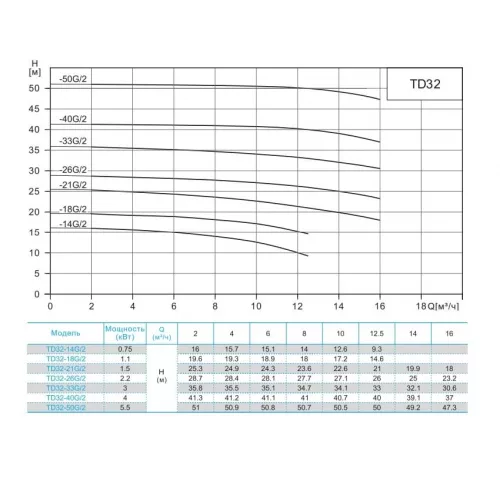

- Максимальная производительность
- 16 м³/ч
- Максимальный напор
- 35,8 м
- Номинальная производительность
- 12,5 м³/ч
- Номинальный напор
- 33 м
- Номинальный напор Hnom, м
- 33
- Номинальный расход Qnom, м.куб./ч
- 12,5
- Тип рабочего колеса
- Центробережный
- Уровень шума
- 55 дБ
- Частота вращения вала
- 2900
- Частотный преобразователь
- Комплектация по запросу
